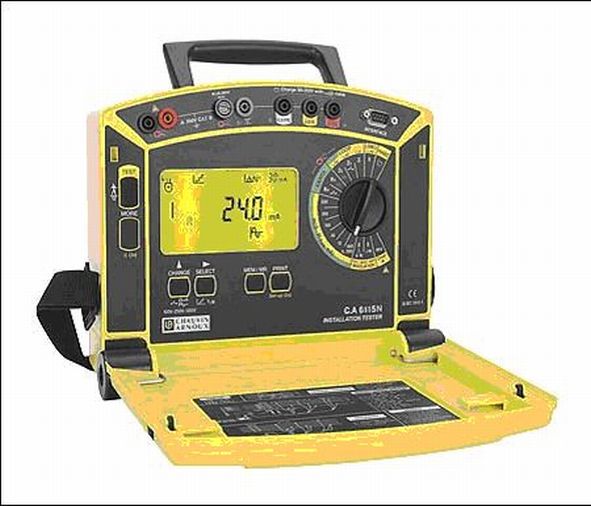

Universelles Prüfgerät zum Überprüfen der Schutzmaßnahmen nach DIN VDE 0100 in TN-, TT und IT-Netzen.
Eigenschaften
- Installationstester mit 14 unterschiedlichen Messungen
- Hervorragende Stabilität der Messungen auch im stark gestörtem Umfeld
- Schneller und bedienungsfreundlicher Zugang zu den verschiedenen Messungen im direkten oder Remote-Modus
- Echte Messung der Schleifenimpedanz (ZS) und des Kurzschlussstromes (IK)
- Sicherer und einfacher Anschluss durch mitgelieferte Messleitungen bzw. mit jeder 4-mm-Sicherheitsmessleitung
Isolation
- Automatische und schnelle Messung zwischen L-PE, N-PE und L-N
- Prüfspannungen von 100 V, 250 V und 500 V DC
Erdung
- Messung mit einem einzigen Hilfserder bei TT-Netzen
- Selektive Erdungsmessung (1 Erde unter mehreren Parallelerdern) mit Hilfe einer Stromzange
- Aufzeichnungsmodus oder automatisches Ausdrucken in programmierbaren Zeitabständen
FI-Schutzschalter
- Standardbereiche 10, 30, 100, 300 und 500 mA
- Variabler Bereich von 6 bis 1000 mA in Schritten von 1 mA
- Prüfung von FI-Schutzschaltern des Typs AC (Wechselstrom) oder des Typs A (Wechselstrom + pulsierender Gleichstrom)
- Test des Nichtauslösens bei ½ I?N
- Messung der Auslösezeit bei I?N, 2 I?N (selektiver FI), 5 I?N, 150 mA oder 250 MA
- Messung des genauen Auslösestromes (äußerst genauer Stromanstieg)
- Automatische Zusatzprüfungen: Fehlerspannung, Schleifenwiderstand, Kurzschlussstrom und Erdungswiderstand
Durchgang
- Normaler Modus: automatische Umkehrung der Stromrichtung und Berechnung des Mittelwerts
- Praktischer Modus: Sofort akustisches Signal bei Durchgang
Schleife
- Messung der Impedanz, des Widerstands und des Kurzschlussstroms von Schleifen Phase-Erde, Phase-Null, Phase-Phase
- Außergewöhnliche Auflösung von 0,001 O
- Aufzeichnungsmodus oder automatisches Ausdrucken in programmierbaren Abständen
Drehfeldrichtung
- Direkte Darstellung der Drehfeldrichtung der Phasen auf der Anzeige
Strom
- Automatische Messung I, U und f sobald die Anschlüsse erfolgt sind, bei allen Schalterstellungen
- Messung von Leckstrom ab 4 mA
- Messung von Wechselstrom bis 300 A
Technische Daten:
Isolation (IEC/EN 61557-2)
- Nennspannung: 100 V – 250 V – 500 V
- Bereich: 0,05...300 /600 MO
- Auflösung: 1 kO...1 MO
- Genauigkeit: +/- (6% des Messwerts + 1 Digit)
- Nennstrom. > 1 mA DC
- Kurzschlussstrom: < 12 mA DC
Erdung (IEC/EN 61557-5)
- Versorgung: 95...145 V, 175...300 V AC
- Frequenz: 15,3...17,5 Hz, 45...65 Hz
- Bereich: 0,15 O...10 kO
- Auflösung: 0,01...10 O
- Genauigkeit: +/- (10% des Messwerts + 3 Digits)
- Methode: 1 einziger Hilfserder (bei TT-Netze)
- Selektive Erdungsmessung (1 Erde unter mehreren Parallelerden) mit Hilfe einer Stromzange möglich
- Aufzeichnung oder Ausdruck in programmierbaren Zeitabständen möglich
FI-Schutzschalter (IEC/EN 61557-6)
- Spannung L-N-PE: 95...145 V, 175...300 V AC
- Frequenz: 15,3...17,5 Hz, 45...65 Hz
- I?N = 10-30-100-300-500 mA oder 6...1000 mA (in Schritten von 1 mA)
- Test der Nichtauslösung: bei ½ I?N, Dauer: 1000 ms
- Messung der Auslösezeit: bei I?N, 2 I?N (selektiv), 5 I?N, 150 mA, 250 mA, Dauer: 500 ms, Auflösung: 01, ms, Genauigkeit: + 2 ms
- Messung des Stroms / Auslösezeit: Anstieg von 0,5...1,033 I?N, in Schritten von 3%, Dauer eines jeden Schritts: 200 ms
- Fehlerspannung: 1,5...100 V AC
Durchgang
- Prüfspannung: 18 V DC
- IN: > 200 mA bis 10 O
- Bereich: 0,16 O...2 k O
- Auflösung: 0,01...1 O
- Genauigkeit: +/- (5% des Messwerts + 4 Digits)
Schleife (IEC/EN 61557-3)
- Spannung L-N-PE: 95...145 V, 175...300 V, 330...440 V AC
- Frequenz: 15,3...17,5 Hz, 45...65 Hz
- Bereich: 0,08 O...200 O (Widerstand und Impedanz)
- Auflösung: 0,001...0,1 O
- Genauigkeit: +/- (5% des Messwerts + 3 Digits)
- Berechnung des Kurzschlussstroms: 0,5 A...30 kA
- Patentiertes „ALT“ System: führt nicht zur Auslösung von FI-Schutzschaltern > 30 mA
- Aufzeichnung oder Ausdruck in programmierbaren Zeitabständen möglich
Drehfeldrichtung (IEC/EN 61557-7)
- Spannung: 20...440 V AC
- Frequenz: 15,3...450 Hz
Strom/Spannung/Frequenz
- Strombereich: 4 mA...100 A mit Stromzange MN21 und bis 300 A mit Stromzange C103, Auflösung: 1 mA...1 A Genauigkeit: +/- (2% des Messwerts + 1 Digit)
- Spannungsbereich: 10...440 V AC/DC, Auflösung: 1 V, Genauigkeit: +/- (1% des Messwerts + 1 Digit)
- Frequenzbereich: 15,3...450 Hz, Auflösung: 0,1...1 Hz, Genauigkeit: +/- (0,1% des Messwerts + 1 Digit)
