Beschreibung
bestehend aus:
1 Komplettausstattung GL/WS/EL
Minimierte Ausstattung zur Durchführung der Versuche von folgenden Sammlungen:
T 2.2 Gleichstromtechnik
T 2.3 Wechselstromtechnik
T 6.1.1 Diskrete Bauelemente und
Grundschaltungen der Elektronik
Bauteile:
1 Widerstand 0,1 Ω, 2 W
1 Widerstand 0,22 Ω, 2 W
1 Widerstand 1 Ω, 2 W
2 Widerstände 10 Ω, 2 W
1 Widerstand 47 Ω, 2 W
2 Widerstände 100 Ω, 2 W
1 Widerstand 150 Ω, 2 W
1 Widerstand 220 Ω, 2 W
1 Widerstand 330 Ω, 2 W
1 Widerstand 470 Ω, 2 W
1 Widerstand 1 kΩ, 2 W
1 Widerstand 1,5 kΩ, 2 W
1 Widerstand 2,2 kΩ, 2 W
1 Widerstand 3,3 kΩ, 2 W
1 Widerstand 10 kΩ, 0,5 W
1 Widerstand 47 kΩ, 0,5 W
1 Widerstand 100 kΩ, 0,5 W
1 Widerstand 330 kΩ, 0,5 W
1 Widerstand 1 MΩ, 0,5 W
1 Potentiometer 220 Ω, 3 W
1 Potentiometer 1 kΩ, 1 W
1 Potentiometer 10 kΩ, 1 W
1 Potentiometer 100 kΩ, 1 W
1 VDR-Widerstand
1 Foto-Widerstand LDR 05
1 NTC-Widerstand 150 Ω, 1 W
1 Kondensator 100 pF, 100 V
1 Kondensator 22 nF, 100 V
1 Kondensator 0,1 µF, 100 V
1 Kondensator 1 µF, 100 V
1 Kondensator 2,2 µF, 63 V
2 Kondensatoren 4,7 µF, 63 V
1 Kondensator 10 µF, 35 V
1 Kondensator 47 µF, 35 V
1 Kondensator 100 µF, 35 V
2 Kondensatoren 470 µF, 16 V
1 Leuchtdiode rot, LED 2, oben
1 Leuchtdiode infrarot, seitlich
1 Leuchtdiode grün, oben
1 Leuchtdiode rot, seitlich
1 Ge-Diode AA 118
4 Si-Dioden 1N 4007
1 Z-Diode ZPD 6,2
1 Z-Diode ZPD 9,1
1 Diac BR 100
1 Fotodiode BPX 43
1 NPN-Transistor BD 137, E. u.
1 FET-Transistor BF 244
2 Thyristoren TYN 1012
1 Triac BT 137/800
1 Schalenkernspule 33 mH
2 Schraubfassungen E10, seitlich
2 Schraubfassungen E10, oben
2 Taster (Schließer), einpolig
2 Umschalter, einpolig
1 Relais mit einpoligen Umschalter
1 PTC-Widerstand 150 Ω, 1 W
1 Spule 500 Windungen
1 Spule 1000 Windungen
1 Trafokern, zerlegbar (U-Kern, Joch und
Spannschraube für Steckspulen)
2 Monozellenhalter
2 Monozellen 1,5 V
1 Magnet mit Bohrung
1 Satz 10 Glühlampen 4 V/0,16 W, E10
1 Satz 10 Glühlampen 12 V/3 W, E10
1 Satz 10 Glühlampen 2,5 V/0,25 W, E10
1 Satz 10 Glühlampen 6 V/3 W, E10
1 Glimmlampe 110 V, E10

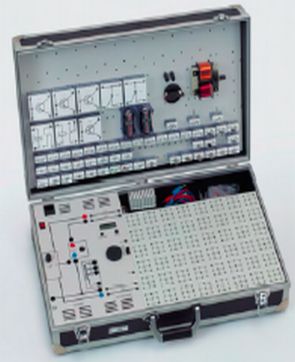

1 Koffer groß
bestehend aus:
2 pultförmigen Halbschalen aus 8 mm starkem, verleimtem Sperrholz, Außenflächen mit schwarzem, genarbtem Kunstleder bezogen, Innenflächen mit schwarzer Folie bezogen,
-2 Schlösser, abschließbar
-3 aushängbare Scharniere
-2 Tragegriffe (Ober- und Unterteil)
-8 Eckschoner
-1 Lüftungsgitter
-2 Schukosteckdosen außenliegend zum Anschluss externer
Messgeräte o. ä.
-2 Schukosteckdosen innenliegend zum Anschluss von Netzgerät und
Funktionsgenerator
-1 Kaltgerätesteckdose mit Netzanschlusskabel
vorbereitet zur Aufnahme von Rastersteckplatten, Versorgungsgeräten, Steckelementen und Kleinteilen
Die zur Durchführung der Versuche notwendigen Steckelemente können übersichtlich und platzsparend im abnehmbaren Oberteil (Deckel) des Koffers aufbewahrt werden.
Breite: 670 mm, Tiefe: 400 mm, Höhe: 185 mm
Der Koffer ist bereits bestückt mit:
1 Rastersteckplatte DIN A3
zum übersichtlichen Aufbau von elektrischen Schaltungen mit
Steckelementen (STE); 48 symmetrisch angeordnete Buchsenfelder
mit 48 Leitungskreuzen und 240 4-mm-Buchsen auf der Vorderseite,
sowie 48 Leitungsquadraten und 432 4-mm-Buchsen auf der Rückseite
Abmessungen: 40 cm x 30 cm x 2,4 cm
1 AC/DC-Konstanter
bestückt mit:
Netzschalter beleuchtet
Ausgänge DC:
-Festspannung: 5 V / 3 A erdfrei
Restwelligkeit: 1 mV eff.
-Tracking Konstanter ± 0...15 V / 1 A erdfrei
Restwelligkeit: < 3 mV eff.
Ausgänge AC:
-Wechselspannung: 6/12/24 V / 1 A erdfrei
Abnahme: über 4-mm-Buchsen und 6-polige DIN-Buchse für
Adapter/Clock
mit Netzanschlusskabel und Eurostecker
Speziell für STE Koffer (739931 und 739933)
1 Funktionsgenerator 200 kHz
Mikroprozessorgesteuerter Signalgenerator.
Funktionen: Sinus/Dreieck/Rechteck/DC
Rechtecksignal: Tastverhältnis 10 %...90 %,
einstellbar in Stufen zu 5 %
Frequenzbereich: 1 Hz...200 kHz
Auflösung: 1 mHz...100 Hz, frequenzabhängig
Ausgangsspannung: 0...20 Vss stufenlos
DC-Offset: ± 10 V
Anzeige: 4-stelliges LC-Display für Signalparameter und Funktionen
Abschwächer: 0 dB, -20 dB, -40 dB
Ausgang: Impedanz 50 Ω
Triggerausgang: TTL-Pegel
Abnahme: 4-mm-Sicherheitsbuchsen
Versorgungsspannung: 230 V, 50/60 Hz
mit Netzanschlusskabel und Schukostecker
Speziell für STE Koffer (739931 und 739933)
Zubehör:
3 Satz 10 Brückenstecker
für Kleinspannungsschaltungen mit 4-mm-Steckern;
in Aufbewahrungsblock, Stiftabstand: 19 mm
Strom: max. 25 A
1 Satz 30 Experimentierkabel 1 mm²
4-mm-Laborsstecker mit 1 mm2 Kabel
19 A belastbar, bestehend aus:
2 Stück Experimentierkabel, rot 100 cm
2 Stück Experimentierkabel, blau 100 cm
2 Stück Experimentierkabel, schwarz 100 cm
4 Stück Experimentierkabel, rot 50 cm
4 Stück Experimentierkabel, blau 50 cm
4 Stück Experimentierkabel, schwarz 50 cm
3 Stück Experimentierkabel, rot 25 cm
3 Stück Experimentierkabel, blau 25 cm
6 Stück Experimentierkabel, schwarz 25 cm
1 Buch: Gleichstromtechnik T 2.2
30 Versuchsanleitungen für Übungen und Demonstration mit Lösungsteil. DIN A4, in Deutsch
1 Buch: Wechselstromtechnik T 2.3
Grundlegende Informationen, Aufgaben und Arbeitsblätter.
Schülerteil. DIN A4, in Deutsch
1 Buch: Diskrete Bauelemente und Grundschaltungen der Elektronik
28 Versuchsbeschreibungen, Geräteeinführung.
Schülerteil. DIN A4, in Deutsch
