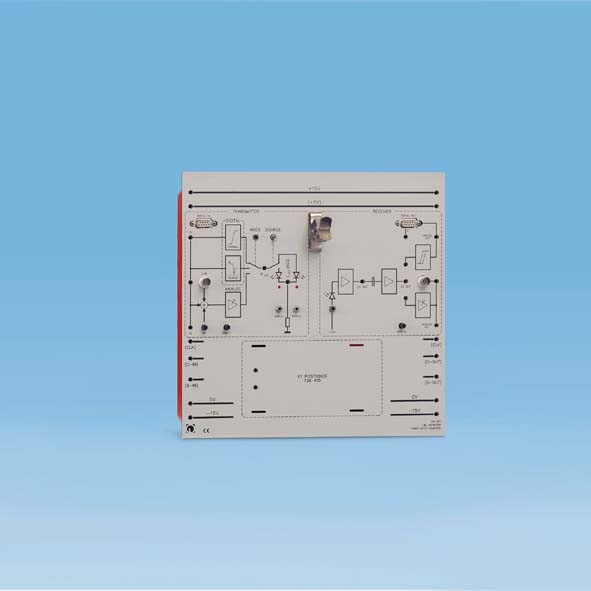

LWL-Adapter

736401

8 LWL-Adapter

Beschreibung

Der Adapter ermöglicht die Einbindung einer Lichtwellenleiterstrecke in das Experimentierplattensystem der Übertragungstechnik. Er enthält je einen vollständigen optischen Sender und Empfänger, die über austauschbare Lichtwellenleiter verbunden werden. Es sind 2 LED's sowie 1 PIN-Fotodiode jeweils in kommerzieller FSMA-Ausführung festeingebaut. Die LED-Treiber auf der Senderseite können durch beliebige Funktionsgeneratoren oder Modulatoren angesteuert werden. Der Faser-Mikropositionierer Kat.-Nr. 736 415 kann direkt auf den LWL-Adapter aufgesteckt werden. Damit ist es möglich fehlerhafte Steckverbindungen zu simulieren, oder die numerische Apertur auszumessen.

Technische Daten

Versorgungsspannung: ±15 V DC

Sender:

Lichtquellen: je 1 LED für 665 nm und 820 nm
Betriebsarten: analog/digital (normal/peaked)
Eingänge: BNC/4-mm-Buchsen

Empfänger:

Fotoempfänger: PIN-Fotodiode mit Transimpedanzverstärker mit ca. 10 MHz Bandbreite Ausgänge: Komparator (1 MBit/s) und einstellbarer Analogverstärker mit BNC/4-mm-Buchsen
