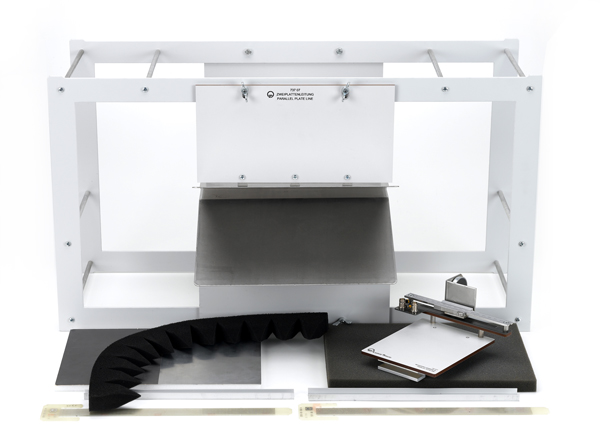

Zweiplattenleitung mit Messschlitten

Die Zweiplattenleitung dient der experimentellen Untersuchung des Feldverlaufs bei TEM- und TE-Wellen. Auf der Zweiplattenleitung lassen sich deutlich Fehlanpassungen simulieren. Die Anregung der Leitung erfolgt mittels Gunn-Oszillator durch direkte Einstrahlung aus einer Hornantenne. Für eine feste Frequenz kann die Cut-Off-Frequenz der TE-Wellen durch verstellen des Plattenabstandes verändert werden. Die Detektion des Feldverlaufs erfolgt mittels der E-Feldsonde und des Messschlittens. Mit dem umfangreichen Zubehör werden wichtige Anwendungen untersucht: reflexarmer Abschluss, Dämpfungsglied, Hohlraumresonator, Wechselwirkung mit Materie.

Ausführung Zweiplattenleitung
Metallrahmen mit Kunststoffhalterung für die Plattenleitung. Die Platten können im Abstand von ca. 13 mm und 23 mm arretiert werden. Führung für den Messschlitten in 2 orthogonalen Positionen. Mit Hilfe von Abschlussprofilen (ca. 13 mm und 23 mm) können Feldverläufe bei starker Fehlanpassung untersucht werden. Aus diesen Messungen ist die Wellenlänge für TE und TEM Anregung bestimmbar.

• Betriebsfrequenz: 9,40 GHz
• Abmessungen: 750 x 470 x 415 mm (B x T x H)
• Gewicht: ca. 8 kg

Ausführung Messschlitten
Der Messschlitten wird zur Führung der E-Feldsonde benötigt. Zur bequemen Erfassung der Sondenverschiebung ist ein elektronischer Wegaufnehmer integriert.

• Verschiebung auf mm-Skala mit Nonius
• Befestigung der E-Feldsonde durch Haltemagnet
• Verschiebebereich: 100 mm
• Abmessungen: 190 x 220 x 90 mm (L x B x H)
• Gewicht: 0,8 kg
