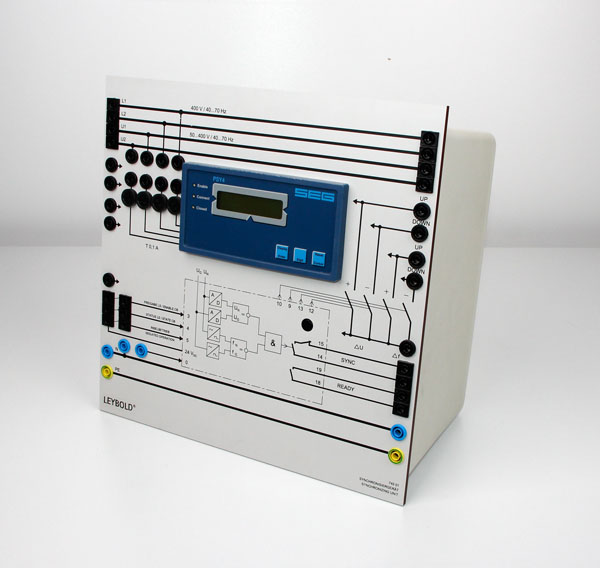

Synchronisiergerät

LD 74501
Synchronisiergerät
Synchronisiergerät
Synchronisiergerät

Beschreibung

Geeignet zur Synchronisierung eines Drehstrom-Synchrongenerators auf das Netz oder einen zweiten Generator. Das Gerät schaltet bei korrekten Synchronisa­tionsbedingungen (Spannung, Frequenz, Phasenlage) über einen Relaisausgang den Synchronisationsschalter 745563. Die Syn­chronisationsbedingungen werden vom Synchronisiergerät automatisch eingestellt. Die Spannungsverstellung des Generators erfolgt über den Erregerspannungssteller mittels zweier Relaiskontakte. Die Dreh­zahlverstellung des Generatorantriebs (Frequenz) erfolgt über den Steuerspan­nungssteller und den DC-Konstanter mittels zweier Relaiskontakte.

Technische Daten

Abgleich der Spannung:
zul. Spannungsdifferenz: 0,1...15,0 %
Einschaltdauer der Relais: 20...250 ms

Abgleich der Frequenz:
zul. Frequenzdifferenz: +/- 0,49 Hz
Einschaltdauer der Relais: 0,04...0,5 s
Eigenzeit des Synchronisationsschalters: 40...300 ms

Anzeigen mit LEDs für:

  • Freigabe Leistungsschalter (LS)
  • Zuschaltimpuls
  • Rückmeldung: LS ist geschlossen

Taster für:

  • Display/Enter
  • Digit (Ziffer erhöhen)
  • Reset/Cursor

LC-Display mit 2 x 16 Zeichen, beleuchtet zur Darstellung von:

  • Doppelspannung und –frequenz
  • Spannungs- und Frequenzdifferenz
  • Phasenlage
  • Parameter

- Kontaktbelastbarkeit: 250 V AC, 2 A
- Messgrößen: U = 50 -400 V AC, f = 40 -70 Hz
