COM4LAB Master Unit

LD 70000-00
COM4LAB Master Unit
COM4LAB Master Unit
COM4LAB Master Unit
COM4LAB Master Unit

Beschreibung

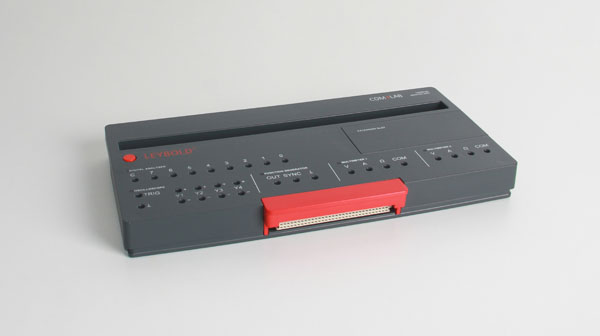

Die COM4LAB Master Unit ist das multifunktionale, kompakte Messinterface. Als universelle Basisstation dient sie zum Betrieb und zur Stromversorgung der COM4LAB Experimentierboards. Sie kann aber auch als unabhängiges Messlabor eingesetzt werden. Zur Messwerterfassung und Steuerung der eingebauten Funktionen kann die Master Unit mit bis zu vier digitalen Endgeräten (PC, Tablet oder Smartphone) gleichzeitig verbunden werden. Die Master Unit lässt sich schnell auf- und abbauen und leicht in Betrieb nehmen. Durch das klare und strukturierte Design der Master Unit ist die Bedienung einfach und selbsterklärend.

Technische Daten

Abmessungen

  • 295 x 154 × 30 mm3

 Integrierte Messgeräte

  • Zwei digitale Multimeter:
    Spannung: DC/AC – 2 V | 20 V
    Strom: DC/AC – 20 mA | 200 mA | 2 A
    Widerstand: 2 kΩ | 20 kΩ | 200 kΩ | 2 MΩ
    Autorange für alle Messbereiche
  • Digitaler Funktionsgenerator:
    digital abgelegte Kurvenformen Sinus, Dreieck, Rechteck mit einstellbarem Tastverhältnis, dazu Gleichspannung
    Frequenzbereich: 0,5 Hz – 100 kHz, dazu DC
    SYNC-Ausgang: TTL-Taktfrequenz 0,5 Hz – 100 kHz
    Ausgangsspannung: max. ±10 V, (0 – 20 V)
    Ausgangsstrom: max. ±250 mA
  • Digitales 4-Kanal-Oszilloskop:
    4 differentielle Eingänge
    Abtastrate: 1 MS/s pro Kanal
    Bandbreite: 200 kHz
    Speichertiefe: 1 KS pro Kanal
    Auflösung: 12 Bit pro Kanal
    Zeitbasis von 10 μs/Div bis 500 ms/Div
    Messbereiche von 10 mV/Div bis 10 V/Div
    Trigger CH1 – CH4 und EXT (auf Masse bezogen), in 4095 Stufen, Flanke steigend/fallend
  • 8-Bit Logikanalysator:
    8+1 digitale Signaleingänge
    Eingangsspannung TTL-kompatibel
    Abtastrate: 200 Hz – 2 MHz
    Speichertiefe: 9 Bit x 2 K
    Triggerung auf beliebige Kombination der Eingangszustände

 Weitere Merkmale

  • Stromversorgung:
    15 V/3 A
    USB-C
  • Schnittstellen:
    WLAN
    Ethernet 100 MBits RJ45
    USB
  • Erweiterungen:
    Extension Slot
    USB Schnittstelle (Typ A)
  • NFC
  • Leuchtband und LEDs zur Statusanzeige
  • Security-Lock zur mechanischen Befestigung und elektronischen Freischaltung der Experimentierboards
  • Diebstahlschutz (Port für Kensington-Schloss)

Lieferumfang

  • USB Kabel
  • NFC Karte
