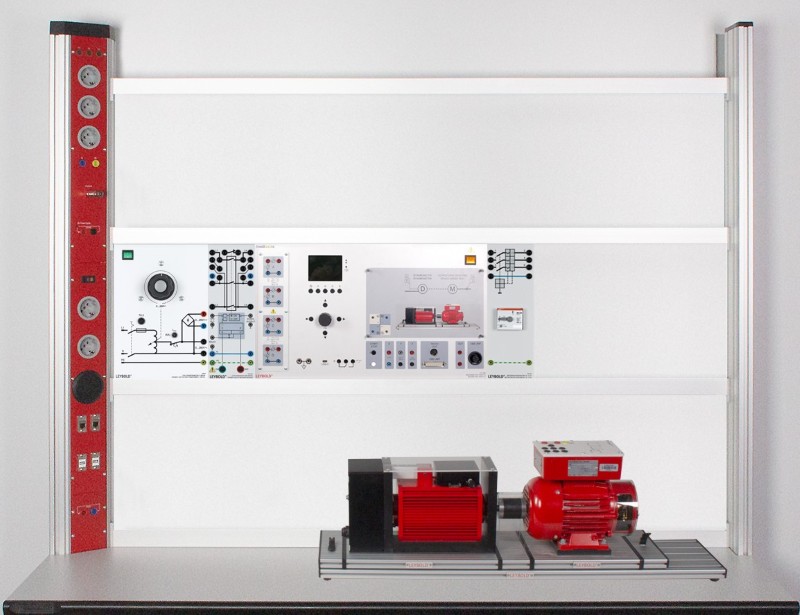

Universalmotor AC, 0,3

Universalmotoren erfreuen sich insbesondere im Handwerkzeugsektor großer Beliebtheit. Ihre vielseitigen Kompetenzen machen sie zu zuverlässigen und kompetenten Arbeitspartnern in der Werkstatt. Zu den typischen Merkmalen, die sie so attraktiv machen, zählen ihre kompakte Bauweise, ihr hohes Drehmoment bei variabler Geschwindigkeit und ihre einfache Steuerung. Universalmotoren sind mit einer kombinierten Gleich- und Wechselstromtechnologie ausgestattet. Dadurch sind sie in der Lage, Leistung zu liefern, wo hohe Anlaufmomente oder hohe Drehzahlen erforderlich sind.

Lernziele

• Schutzmaßnahmen und elektrische Sicherheit
• Aufbau und Inbetriebnahme von elektrischen Maschinen
• Einsatz von Anlassschaltungen
• Beurteilung von Kennlinien elektrischer Maschinen

Der Universalmotor ist eine Kommutatormaschine für Gleich- und Wechselstrombetrieb. Erreicht wird das durch die zusätzliche Blechung des Statoreisens. Der Universalmotor wird auch als Einphasenreihenschlussmotor bezeichnet. Er ist weit verbreitet und wird für Haushaltsgeräte und Werkzeugmaschinen verwendet.

Highlights

• Zum Schutz gegen Überhitzung sind die Ständerwicklungen der Testmaschinen mit Temperaturfühlern ausgerüstet.
• Bei Überhitzung schaltet das Maschinenprüfsystem die Last der Testmaschine ab, dadurch wird die Luftkühlung erhalten. Eine Beschädigung der Testmaschinen wird so verhindert.
• Die Testmaschinen verfügen über ein didaktisches Klemmbrett mit Aufdruck des Wicklungsschemas.
• Alle Wicklungsenden sind am Klemmbrett an Sicherheitsbuchsen (4 mm) herausgeführt.
• Computerunterstützte Messwerterfassung liefert aussagekräftige Messergebnisse.
• Die Anordnung der 4 mm Sicherheitsbuchsen entspricht der Normen für Industriemotoren.

Mess- und Mediensystem

Maschinen Test CASSY

Das Maschinen Test CASSY 0,3 ist in allen Funktionen direkt über das Display, das Drehrad und die auf dem Gerät befindlichen Tasten schnell bedienbar. Alle Einstellungen und Messergebnisse lassen sich auf dem Gerät speichern und später wieder schnell aufrufen oder einfach herunterladen.Zusätzlich ist das Maschinen Test CASSY 0,3 vollständig in Echtzeit über RJ45-Ethernet, W-LAN und USB-C Schnittstellen steuerbar.Diese Schnittstellen können von folgender Software genutzt werden:

• CASSY Lab 2 für Antriebs- und Energietechnik,
• MATLAB und LabVIEW,
• Lab Docs Editor Advanced.

Für die lokale Medienanbindung von mindestens vier Endgeräten gleichzeitig stehen folgende integrierte Server im Maschinen Test CASSY 0,3 zur Verfügung.Näheres entnehmen Sie den Produktdaten 7731900 oder 7731901 Maschinen Test CASSY 0,3.

Zielgruppe

Als Zielgruppe werden Auszubildende der gewerblichen Wirtschaft und Studenten der Fachrichtung Elektromaschinenbau angesprochen. Der Kurs bietet Versuche auf mittlerem Niveau für die Berufsschule und erlaubt gleichzeitig die notwendigen Einsichten in das Maschinenverhalten für eine wissenschaftliche Interpretation in der Bachelorausbildung. Durch die Medienanbindung sind die Versuche für die Demonstration in der Klasse oder einem Hörsaal geeignet.

In folgenden Ausstattungen gibt es noch erweiterte Versuche mit Wechselstrommaschinen:

• E2.2.2.2 Universalmotor DC
• E2.2.3.2 Kondensatormotor, 0,3
