Laser Doppler Anemometer

VP5.8.8.4
Laser Doppler Anemometer

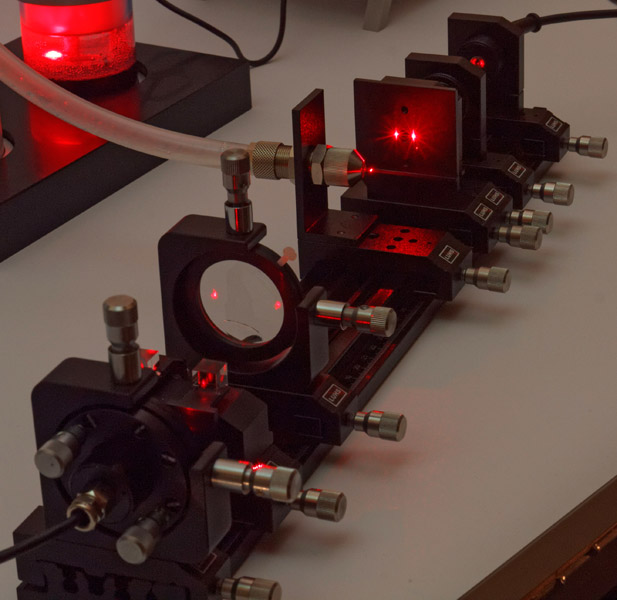

Laser Doppler Anemometer Laser Doppler Anemometer Aufbau (P5.8.8.4)
Laser Doppler Anemometer Oszilloskopsignal eines Nebeltröpfchens bei Durchgang durch die Interferenzzone (P5.8.8.4)
Laser Doppler Anemometer

Dieses Produkt ist ein Gefahrgut und über den Webshop nicht bestellbar.

Bitte kontaktieren Sie unser Kundenzentrum, wenn Sie Gefahrgüter bestellen wollen oder weitere Fragen haben.
Dieses Experiment/diese Ausstattung enthält ein oder mehrere Gefahrgüter.
Diese sind über unseren Webshop nicht erhältlich.
Sie können das Experiment/die Ausstattung ohne die Gefahrgüter bestellen.


Bitte kontaktieren Sie unser Kundenzentrum, wenn Sie Gefahrgüter bestellen wollen oder weitere Fragen haben.
E-Mail: webshopat@ld-didactic.de
Telefon:+49 (0) 22 33 / 604 – 318
Zum Kontaktformular

˟

Request an offer

Thank you for your inquiry. We will get back to you as soon as possible.

˟

Beschreibung

Laser Doppler anemometry is a non-contact optical measurement method to obtain the velocity of a flow (liquid, gas). In the experiment P5.8.8.4 a laser Doppler anemometer is assembled. Among other things, this method is used for the calibration of flow sensors. A laser beam is split into two parts. Focused back to one spot, the laser beams create an interference pattern. Particles in the fluid flow move through the bright and dark zones of the pattern and the scattered light is modulated according to the speed of the particle.
Alternatively, the same setup can be explained in terms of Doppler shifted light.
In this experiment, water droplets inside an air stream are used as the scattering particles. The water droplets are too small to stick to surfaces nearby and to wet them. They will just evaporate or bounce off due to surface tension.

Ausstattungsdetails

2 474104  8  Fokussierungsoptik, f = 60 mm LD
1 474107  8  Filterplattenhalter LD
1 474187 LDA Strahlteiler-Einheit LD
1 4741876 LDA Strahlablenkung und Fokussierung LD
1 474188 Nebeldüse auf Reiter LD
1 474315 Vernebler, Ultraschall LD
1 474194 Faserhalter ST, C25 LD
1 4745350 Patchkabel ST-ST, 600 µm LD
1 4743314 Photodetektor 400...1100 nm LD
1 4745464  8  Speicheroszilloskop, 100 MHz, digital, zweikanalig LD
1 50106  4  HF-Kabel, BNC-BNC, 1,5 m LD
1 501061  8  HF-Kabel, BNC-Mini BNC, 1,5 m LD
1 474128 Diodenlasermodul LD
1 4745442  4  Profilschiene 500 mm LD
1 474209  8  Aufnahmeplatte C25, mit Reiter LD
2 474251  8  Transport- und Aufbewahrungskoffer #01 LD
1 4747115  4  LIT-print: Laser Doppler Anemometer, englisch LD
2 471828  4  * Justierbrille für HeNe-Laser LD

Mit * gekennzeichnete Artikel sind nicht zwingend erforderlich, werden jedoch zur Durchführung des Versuchs empfohlen.

Versuchsanleitung

PDF (Versuchsanleitung) PDF (Versuchsanleitung) P5.8.8.4 Laser Doppler Anemometer (en)
