Fourier-Analyse an einem elektrischen Schwingkreis

VP1.7.7.3
Fourier-Analyse an einem elektrischen Schwingkreis Fourier-Analyse an einem elektrischen Schwingkreis (P1.7.7.3)
Fourier-Analyse an einem elektrischen Schwingkreis Gekoppelter Schwingkreis mit Fourier-Analyse (P1.7.7.3)
Fourier-Analyse an einem elektrischen Schwingkreis

Dieses Produkt ist ein Gefahrgut und über den Webshop nicht bestellbar.

Bitte kontaktieren Sie unser Kundenzentrum, wenn Sie Gefahrgüter bestellen wollen oder weitere Fragen haben.
 Dieses Experiment/diese Ausstattung enthält ein oder mehrere Gefahrgüter.
Diese sind über unseren Webshop nicht erhältlich.
Sie können das Experiment/die Ausstattung ohne die Gefahrgüter bestellen.

Bitte kontaktieren Sie unser Kundenzentrum, wenn Sie Gefahrgüter bestellen wollen oder weitere Fragen haben.
 E-Mail: webshopat@ld-didactic.de
Telefon:+49 (0) 22 33 / 604 – 318
Zum Kontaktformular

˟

Request an offer

Thank you for your inquiry. We will get back to you as soon as possible.

˟

Beschreibung

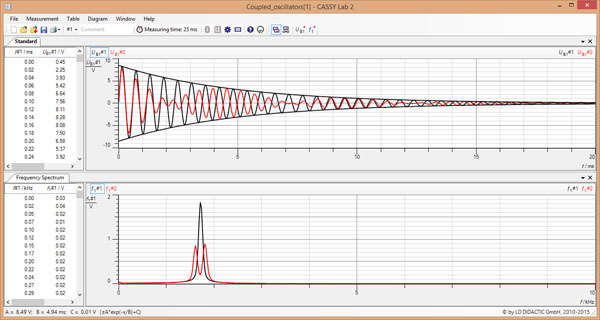

Im Versuch P1.7.7.3 wird das Frequenzspektrum gekoppelter elektrischer Schwingkreise mit dem Spektrum eines ungekoppelten Schwingkreises verglichen. Die Fouriertransfomierte der ungekoppelten gedämpften Schwingung ist eine Lorentzkurve

deren Breite mit zunehmendem ohmschen Widerstand im Schwingkreis zunimmt. Das fouriertransformierte Signal der gekoppelten Schwingkreise zeigt die Aufspaltung in zwei symmetrisch um das ungekoppelte Signal liegende Verteilungen, deren Abstand von der Kopplung der Schwingkreise abhängt.

Ausstattungsdetails

2 56214  4  Spule 500 Windungen LD
2 57815  4  Kondensator 1 µF, STE 2/19 LD
1 57910  4  Taster (Schließer), STE 2/19 LD
1 57719  4  Widerstand 1 Ohm, STE 2/19 LD
1 57720  4  Widerstand 10 Ohm, STE 2/19 LD
1 57721  8  Widerstand 5,1 Ohm, STE 2/19 LD
1 57723  4  Widerstand 20 Ohm, STE 2/19 LD
1 57732  4  Widerstand 100 Ohm, STE 2/19 LD
1 57681  4  Rastersteckplatte Si-Bu, 20/10 LD
1 524013  8  Sensor-CASSY 2 LD
1 524220  4  CASSY Lab 2 LD
4 500621  4  Sicherheits-Experimentierkabel 50 cm, rot LD
4 500622  4  Sicherheits-Experimentierkabel 50 cm, blau LD
1 zusätzlich erforderlich:
PC mit Windows XP/Vista/7/8/10 (x86 oder x64)

Versuchsanleitung

PDF (Beschreibung aus CASSY Lab) PDF (Beschreibung aus CASSY Lab) P1.7.7.3 Fourier-Analyse an einem elektrischen Schwingkreis
